แผ่นโลหะ การแก้ไขทางกล คือการแก้ไขการเสียรูปของชิ้นงานและการเสียรูปของเหล็กโดยใช้เครื่องมือทางกล อุปกรณ์ที่ใช้ในการแก้ไขทางกล ได้แก่ เครื่องรีด เครื่องปรับระดับพิเศษ เครื่องยืดผม เครื่องกดทุกชนิด เช่น เครื่องกด เครื่องกดไฮดรอลิก เครื่องกดสกรู เป็นต้น

วิธีการและขอบเขตของการประยุกต์ใช้การแก้ไขทางกล

วิธีการและขอบเขตการใช้งานของการแก้ไขทางกลแสดงในตาราง

พิมพ์	รูปภาพ	ขอบเขตการใช้งาน
การแก้ไขเครื่องยืด		แผ่นบางบิดเบี้ยว, โปรไฟล์บิดเบี้ยว, การยืดลวดแถบท่อ
กดแก้ไข		การแก้ไขเพลต ท่อ และโปรไฟล์ในพื้นที่
การแก้ไขเครื่องยืดผม		เหล็กฉาก เหล็กช่อง เหล็กยืดตัวไอ และยังใช้สำหรับการดัดด้วย

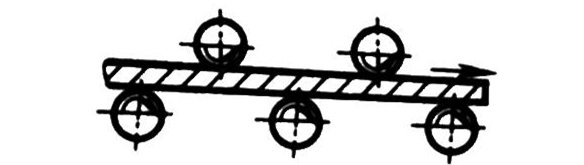

เครื่องยืดลูกกลิ้งบวก		แผ่น, ท่อ, การแก้ไขโปรไฟล์

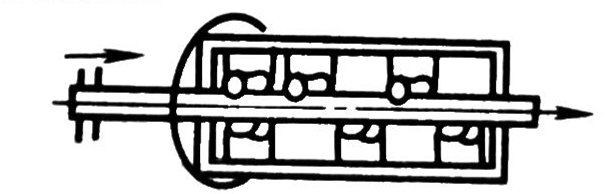

เครื่องยืดลูกกลิ้งเอียง		การแก้ไขวัสดุส่วนกลม

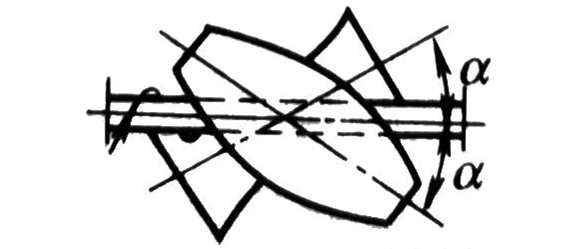

เครื่องยืดลูกกลิ้งเอียง		การสอบเทียบอย่างละเอียดของท่อบางที่มีผนังบางที่มีหน้าตัดเป็นวงกลม
เครื่องยืดลูกกลิ้งเอียง		การแก้ไขท่อผนังหนาและเหล็กเส้นกลม

ความแม่นยำในการแก้ไขที่สามารถทำได้โดยการแก้ไขทางกลแสดงในตาราง

การแก้ไขแผ่นโลหะ

การเสียรูปของแผ่นเหล็กมักจะได้รับการแก้ไขโดยตัวปรับระดับหลายม้วน การแก้ไขโดยปกติ ยิ่งแผ่นเหล็กหนาขึ้น การแก้ไขก็จะยิ่งง่ายขึ้น: แผ่นเหล็กที่บางลง การเสียรูปง่ายขึ้น การแก้ไขก็จะยิ่งยากขึ้น

ตามจำนวนลูกกลิ้ง ตัวปรับระดับสามารถแบ่งออกเป็นห้าลูกกลิ้ง เจ็ดลูกกลิ้ง เก้าลูกกลิ้ง ยี่สิบเอ็ดลูกกลิ้ง ตามตำแหน่งสัมพัทธ์สามารถแบ่งออกเป็นแบบขนานและไม่ขนาน เครื่องปรับระดับหลายแกนขนาดใหญ่สามารถแก้ไขแผ่นเหล็กที่มีความหนา 50 มม. และความกว้าง 2000 มม. โดยปกติความหนาของแผ่นเหล็กมากกว่า 3 มม. ในลูกกลิ้งห้าตัวหรือเครื่องปรับระดับลูกกลิ้งเจ็ดตัว ความหนาของแผ่นเหล็กบางที่ต่ำกว่า 3 มม. ต้องอยู่ในลูกกลิ้งเก้าตัว ลูกกลิ้ง 11 ตัว หรือมากกว่าเครื่องปรับระดับลูกกลิ้ง

หลักการพื้นฐานของแผ่นเหล็กที่ถูกต้อง

หลักการพื้นฐานของแผ่นเหล็กที่ถูกต้องแสดงอยู่ในภาพ 5, 7 ลูกกลิ้งสำหรับฟีดไกด์ 6 คือลูกกลิ้งเพลาคู่มือการคายประจุ และส่วนที่เหลือเป็นลูกกลิ้งเพลาทำงาน เมื่อป้อนระหว่างลูกกลิ้งเพลาบนและล่าง 1, 2, 4 ลูกกลิ้งสร้างกลุ่มเพื่อให้แผ่นดัดขึ้น, ลูกกลิ้งสามแกน 2, 3, 4 ก่อตัวเป็นกลุ่มเพื่อให้แผ่นดัดลง, แผ่นเหล็กหลังจากหลาย ๆ เกินขีดจำกัดระยะครากของการยืดและการดัดเพื่อให้ส่วนที่แน่นเดิมถูกยืดออก และส่วนที่หลวมเดิมคือการไหลของพลาสติกที่สมดุล เพื่อให้บรรลุวัตถุประสงค์ของการแก้ไข

วิธีการกำหนดระดับลูกกลิ้งลงของเพลาบน

แรงกดของลูกกลิ้งบนเครื่องปรับระดับจะกำหนดช่องว่างระหว่างลูกกลิ้งโดยตรง เมื่อแรงกดของลูกกลิ้งด้านบนอยู่ในระดับปานกลาง จะยืดเฉพาะส่วนที่แน่นของวัสดุแผ่น และส่วนที่หลวมเดิมจะสมดุลและแก้ไข วัสดุแผ่นจะได้รับการแก้ไขซึ่งเหมาะที่สุด เมื่อแรงกดของลูกกลิ้งเพลาบนไม่เพียงพอ วัสดุแผ่นที่แน่นก็ทำให้เกิดความตึงเครียด แต่ไม่สมดุลกับส่วนที่หลวม และวัสดุแผ่นไม่ได้แบนราบอย่างสมบูรณ์ เมื่อแรงกดของลูกกลิ้งเพลาบนมีขนาดใหญ่เกินไป ไม่เพียงแต่ยืดส่วนที่ตึง ชิ้นส่วนที่หลวมยังมีองศาการยืดที่แตกต่างกัน แม้ว่าระดับการยืดจะสมดุล แต่จานได้รับการแก้ไขแล้ว แต่เกรนของจานบิดเบี้ยว การแตกและการแข็งตัวของความเย็นมากเกินไปทำให้อายุการใช้งานของจานลดลง ดังนั้นการกำหนดระดับการเลื่อนลงบนจะส่งผลโดยตรงต่อผลการแก้ไขของแผ่นโลหะ

ระดับการกลิ้งลง (นั่นคือ ช่องว่างระหว่างลูกกลิ้งเพลา) ของตัวปรับระดับนั้นโดยทั่วไปถูกกำหนดให้เป็นลูกกลิ้งของเพลาคู่มือการป้อนปลายที่มากกว่าความหนาของแผ่น 2 ~ 3 มม. (สำหรับการใส่เพลทที่แก้ไขได้ง่าย) ปลายการคายประจุ เท่ากับความหนาของแผ่น, ลูกกลิ้งเพลาทำงานตามความหนาที่แตกต่างกันของแผ่น, ส่วนหน้าน้อยกว่าความหนาของแผ่น 1 ~ 5 มม. เพิ่มขึ้นจากด้านหน้าไปด้านหลัง, ปลายปล่อยของคู่มือ ลูกกลิ้งเพลาเท่ากับความหนาของจานเพื่อปรับวิธีการ แต่ในการแก้ไขจริง วิธีนี้ไม่ง่ายที่จะวัด ดังนั้นตามประสบการณ์มักจะใช้วิธีการต่อไปนี้ในการทำงานเพื่อกำหนดระดับการกลิ้งลงบนเครื่องปรับระดับ

• วิธีทดสอบแถบ: นำแถบที่มีความหนาเท่ากับแผ่นปรับระดับเข้าไปในเครื่องปรับระดับโดยใช้แรงกดมือเพื่อสัมผัสกับแถบและมีแรงดันที่แน่นอน แต่ยังรวมถึงการสังเกตความสูงและระดับของลูกกลิ้งเพลาบน จากนั้นลูกกลิ้งแถบออกจากเครื่องปรับระดับ สังเกตความเรียบ และทำการทดสอบและปรับ ความดันเรียกว่าแรงดันฐานราก จากนั้นใส่จานแก้ไขความดันลูกกลิ้งแล้วสังเกตระดับตรงแบนและฟังการทำงานทางกลของเสียงโหลดตรวจสอบว่ามีการรวมแรงดันของลูกกลิ้งบนเพลาแล้วปรับหรือม้วนออก ส่วนของการปรับแต่ง ความดันที่กำหนดขั้นสุดท้ายเรียกว่างานจริง

• ขั้นแรก ให้ใส่แล้วปรับวิธีการ: วัสดุแผ่นที่จะส่งไปยังเครื่องปรับระดับ ด้วยมือของแถบแรงกดบนแรง T จากนั้นตามแรงกดสำหรับการปรับระดับแบบแบทช์ ม้วนตามความดันของระดับความดันเพื่อตรวจสอบว่ามีกดในขอบเขตแล้วใช้วิธีสังเกตเพื่อดูว่าขอบบนของแบริ่งที่นั่งของลูกกลิ้งเพลาบน N มีความสูงเท่ากันหรือไม่ ไม่ว่าลูกกลิ้งเพลาจะอยู่ในระดับซ้ายและขวาแล้วเปิดเครื่องปรับระดับ วัสดุแผ่นที่ส่งไปยังวงเล็บตามระดับความเรียบและการหมุนของลูกกลิ้งเพลาเพื่อตรวจสอบแรงดันและแรงยก หากม้วนเพลาบนบางม้วนไม่หมุนหรือหยุดขณะหมุน แสดงว่าลูกกลิ้งเพลานี้ไม่ได้กดลงเพียงพอ หากลูกกลิ้งเพลาบนทั้งหมดสามารถหมุนได้ อย่างน้อยก็มีแรงดันอยู่บ้าง หากพบส่วนเบี่ยงเบน แสดงว่าด้านของส่วนเบี่ยงเบนถูกกดลงไปมาก และอีกด้านถูกกดลงไปเล็กน้อย จากนั้นให้ปรับตามระดับความดัน ถ้าแผ่นม้วนถูกส่งไปยังวงเล็บเพื่อตัดเป็นส่วนเล็ก ๆ ของแผ่น ยังมีพื้นที่ขนาดใหญ่ของการดัดงอช้ามาก กล่าวว่า แรงดันไม่เพียงพอ ควรกดอย่างเหมาะสม สำหรับระดับความดันของลูกกลิ้งเพลานำที่ปลายท่อระบาย สามารถปรับขึ้นหรือบิดเบี้ยวได้ตามส่วนท้ายของเพลตหลังการคายประจุ

วิธีการทำงานของการแก้ไขแผ่นงาน

การแก้ไขตัวปรับระดับมีแผ่นงานหลากหลาย เช่น แผ่นม้วน แผ่นนูน แผ่นคลื่น แผ่นศูนย์ เป็นต้น โดยทำงานดังนี้

• การทำงานของการแก้ไขแผ่นรีด: จะถูกกำหนดตามคำอธิบายข้างต้นของการม้วนลงบนตัวปรับระดับ ในวิธีนี้ ลูกกลิ้งเพลาทำงานจะถูกปรับตามแรงดันใช้งาน ลูกกลิ้งเพลานำ 5 ที่ปลายป้อนจะถูกยกขึ้น ยกแผ่นขด และปลายด้านหนึ่งของแผ่นขดจะถูกแทรกระหว่างลูกกลิ้งเพลาป้อนกระดาษ 5 และ 7. ในเวลาเดียวกัน เครื่องปรับระดับจะถูกเปิดเป็นระยะ ๆ เพื่อให้เข้าสู่ระยะห่างอย่างช้าๆ (ลูกกลิ้งเพลาทำงาน 1 ~ 2 ตัว) จากนั้นตำแหน่งของแผ่นปิดท้ายจะถูกปรับโดยการเลื่อนด้านหน้า ด้านหลัง และด้านซ้ายของเครน . ทำให้ขนานกับรูปร่างภายนอกของลูกกลิ้งเพลาบนหรือล่าง (สามารถสังเกตได้จากด้านข้าง) เพื่อป้องกันไม่ให้เพลตที่วางไหลออก จากนั้นกดปลายป้อนของลูกกลิ้งเพลาบน 5 และใช้แรงกดมากขึ้น ป้องกันความคลาดเคลื่อนของแผ่นคอยล์ที่วางอยู่ในโครงคอยล์จากนั้นสามารถใส่บูตบนแผ่นได้ โดยสังเกตความเรียบของแผ่นบนที่ส่งไปยังตัวยึดและฟังเสียงโหลดเมื่อเครื่องกำลังทำงาน ลูกกลิ้งเพลาบนจะถูกกดลงเพื่อพิจารณาว่าเหมาะสมหรือไม่และปรับแล้วชุดต่อมา การแก้ไขจานสามารถทำได้

• การแก้ไขแป้นเกลียวแคบ: การตัดแปแบบแคบบนเครื่องตัดจะบิดเบี้ยวเนื่องจากขอบเอียง ดังนั้นการตัดแปจึงบิดเบี้ยว และยังมีการดัดในแนวนอนและการเสียรูปการดัดในแนวตั้งด้วย ระแนงนี้สามารถแก้ไขได้บนเครื่องปรับระดับ ตามวิธีการข้างต้น ดึงแรงดันฐานรากของลูกกลิ้งเพลาบน และยกลูกกลิ้งเพลานำ 5 ที่ปลายป้อน ซึ่งสูงกว่าแผ่นหนาเดียวกันเล็กน้อย เพื่อปรับให้เข้ากับความต้องการ แผ่นบิดไม่ง่ายที่จะใส่ แรงกดของลูกกลิ้งเพลาทำงานสูงกว่าการแก้ไขของแผ่นหนาเดียวกันเล็กน้อย เพื่อให้เกิดการเสียรูปพลาสติกมากเกินไป เพื่อให้ได้ผลการแก้ไขบางอย่าง ตามความลึกที่ถูกต้อง สามารถส่งเป็นครั้งที่สองหรือสามได้ แต่หลังจากรอบที่สองและแรงกดดันเล็กน้อยสามารถบรรลุผลการแก้ไขที่ดีขึ้น ในวิธีการแก้ไขนี้ การดัดแนวตั้งของเอฟเฟกต์การแก้ไขแปไม่ดี สามารถแก้ไขได้ด้วยตนเองเพื่อแก้ไขเพิ่มเติมจากเครื่อง

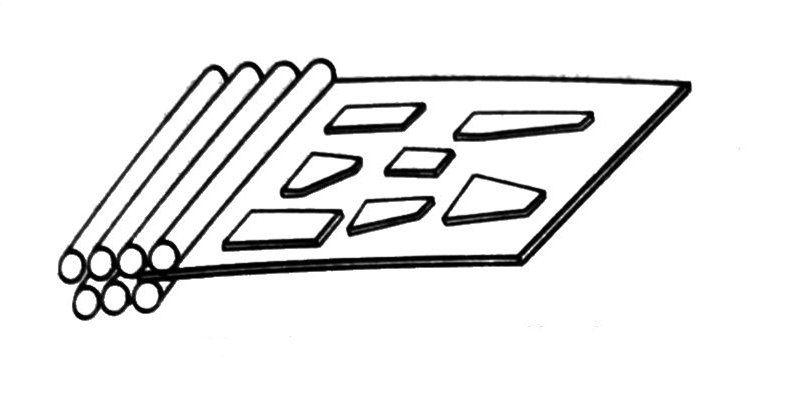

• การแก้ไขโลหะแผ่นบาง แผ่นเหล็กหนาสามารถใช้เป็นแผ่นรอง และแผ่นโลหะสามารถแก้ไขได้ด้านบน หรือแผ่นบางยาวหลายแผ่นสามารถซ้อนทับกันและใส่ลงในการแก้ไขดังแสดงในภาพ

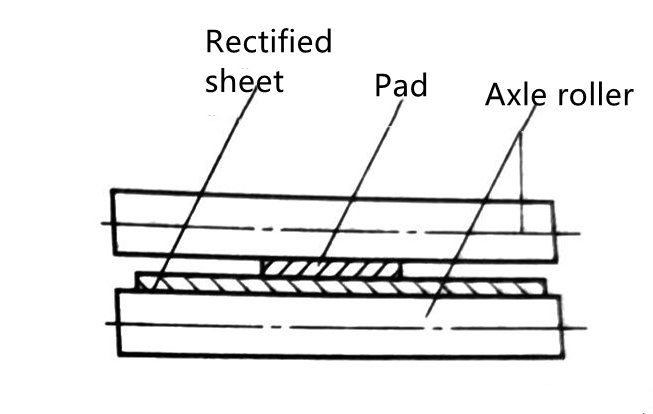

• การแก้ไขตรงกลางแบนและขอบของแผ่นหยัก: สำหรับแบนกลางและขอบของแผ่นหยัก สามารถเพิ่มตรงกลางของส่วนแบนของแผ่น เพื่อให้ตรงกลางของการยืดตัวบาง และ ขอบของความยาวเท่ากันและเพื่อให้บรรลุวัตถุประสงค์ในการแก้ไขดังแสดงในภาพ

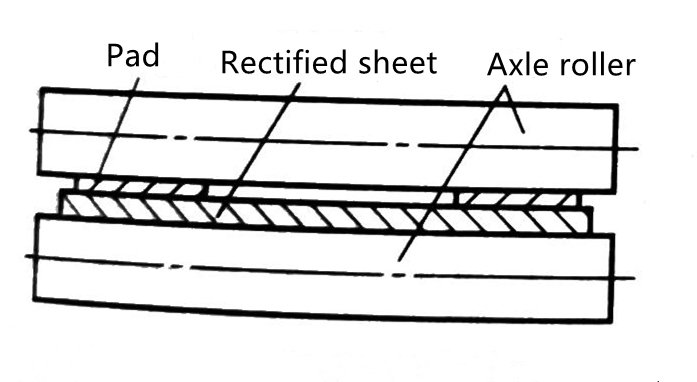

• การแก้ไขส่วนตรงกลางที่เป็นคลื่นและด้านแบนทั้งสองด้าน: สำหรับส่วนตรงกลางที่เป็นลอนและด้านแบนทั้งสองด้าน สามารถเพิ่มแผ่นรองได้ทั้งสองด้านเพื่อทำให้ทั้งสองข้างบางและยืดได้ตราบเท่าที่ส่วนตรงกลางได้รับการแก้ไข . เป้าหมายของ. ตามภาพที่แสดง

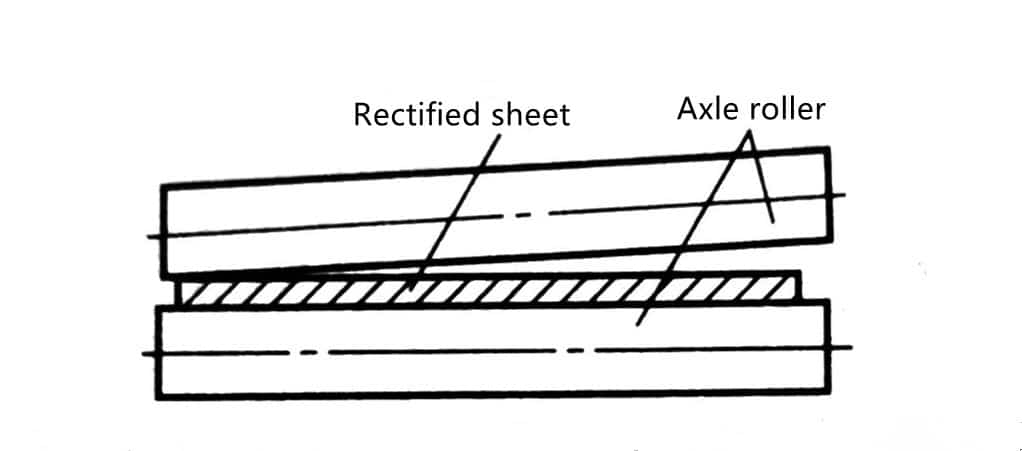

• การแก้ไขด้านใดด้านหนึ่งเป็นคลื่นและอีกด้านหนึ่งเรียบกว่า: สำหรับด้านหนึ่งที่เป็นคลื่นและอีกด้านหนึ่งเรียบกว่า คุณสามารถเพิ่มด้านที่แบนกว่าเพื่อให้บางและยาวขึ้น และอีกด้านหนึ่งเป็นคลื่น เป็นต้น . ยาว กระดานนี้สามารถแก้ไขได้ดังแสดงในภาพ.

นอกจากนี้ยังสามารถใช้แรงกดกับด้านแบนได้โดยตรงเพื่อให้ด้านนี้ยืดและบางลง และด้านทั้งสองมีความยาวเท่ากันซึ่งสามารถแก้ไขได้ดังแสดงในภาพ

• การแก้ไขการโค้งงอแบบเรียบบนเครื่องดัดแบบสามลูกกลิ้ง: แถบเหล็กตัดด้วยความร้อนนั้นงอได้ง่าย มีการโค้งงอและบิดแบนเพียงเล็กน้อย แถบเหล็กที่ตัดด้วยเครื่องตัดเฉียงนั้นง่ายต่อการสร้างส่วนโค้งแบบผสม กล่าวคือ การดัดแบบแนวตั้งและการดัดแบบเรียบ และการบิดเบือน ยิ่งจานยิ่งบาง ยิ่งชัดเจน เฉพาะการโค้งงอและการบิดเบี้ยวบางส่วนเท่านั้นที่สามารถแก้ไขได้บนเครื่องทำให้แบนราบ และสามารถแก้ไขการโค้งงอและการบิดเบี้ยวแบบแบนบนเครื่องดัดแบบสามแกนได้ รูปภาพต่อไปนี้แสดงแผนผังของการแก้ไขแผ่นเหล็กขนาด 14 มม. * 300 มม. * 2560 มม. ที่ตัดบนเครื่องตัดเฉียง

ในระหว่างการดำเนินการ แผ่นสำรองหนา 32 มม. ถูกยกขึ้นในเครื่องม้วน จากนั้นลูกกลิ้งเพลาแนวตั้งของแถบเหล็กจะถูกรีดเข้าไปในเครื่องม้วน ลูกกลิ้งเพลาบนถูกกดลงและกลิ้งไปมา โค้งงอแบนของ แผ่นเหล็กได้รับการแก้ไขและชิ้นส่วนถูกขจัดความผิดเพี้ยน สำหรับระดับการลดการหมุนของเพลาบนนั้นขึ้นอยู่กับสถานการณ์การแก้ไข แต่แผ่นรองหลังต้องไม่โค้งงอ

สมมติฐานของการใช้วิธีนี้คือแผ่นรองหลังควรมีความหนามาก โดยทั่วไปอยู่ระหว่าง 30-40 มม. และยิ่งความแตกต่างของความแข็งแกร่งระหว่างแผ่นรองและแผ่นรองที่จะแก้ไขมากเท่าไหร่ก็ยิ่งดีเท่านั้น

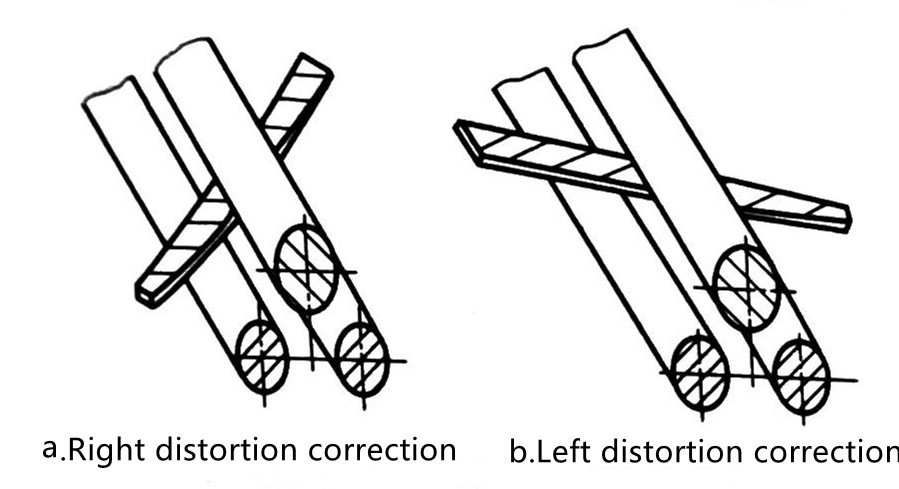

• การแก้ไขการบิดเบี้ยวบนเครื่องดัดสามลูกกลิ้ง: เมื่อแก้ไขการบิดเบี้ยวของแถบเหล็ก แถบเหล็กควรอยู่ในมุมหนึ่งกับลูกกลิ้งเพลา เนื่องจากความแตกต่างของระดับความบิดเบี้ยว มุมเฉียงไม่สามารถกำหนดล่วงหน้าได้ โดยทั่วไป การแก้ไขจะขึ้นอยู่กับขนาดของแรงกด ผล. เมื่อทำการแก้ไข คุณควรสังเกตผลการแก้ไขจากการทดสอบการใช้งานเบาจนถึงหนัก แล้วจึงแก้ไขเป็นชุดๆ อย่ากดลงมากเกินไป หากกดมากเกินไปจะกลายเป็นป้องกันการบิดเบือนซึ่งเป็นผลเสีย รูปภาพ (ก) และ (ข) แสดงวิธีการแก้ไขแถบเหล็กบิดเกลียวไปทางขวาและซ้ายตามลำดับ เอฟเฟกต์การแก้ไขนั้นสัมพันธ์กับมุมที่วางแผ่นงานบนลูกกลิ้ง และไม่เกี่ยวข้องกับการวางปลายกระดาษ

หากวางแผ่นรองใต้แผ่นแก้ไขเพื่อแก้ไขการบิดเบี้ยว การแก้ไขการบิดเบี้ยวของเพลตนั้นไม่สามารถทำได้เลย เนื่องจากแผ่นรองหลังไม่สามารถโค้งงอได้

การแก้ไขโปรไฟล์

การแก้ไขทางกลของท่อ โครงเหล็ก และโปรไฟล์อื่นๆ ส่วนใหญ่ใช้การปรับระดับเย็น นั่นคือ เครื่องปรับระดับโปรไฟล์หลายม้วน เครื่องยืดโปรไฟล์ และเครื่องอัดที่ใช้สำหรับการแก้ไข

ยืดผมตรงด้วยเครื่องยืดโปรไฟล์แบบหลายม้วน

หลักการทำงานของเครื่องยืดโปรไฟล์แบบม้วนหลายม้วนนั้นคล้ายกับเครื่องรีดแผ่นเรียบ ความแตกต่างคือลูกกลิ้งปรับระดับคือลูกกลิ้งที่ปรับรูปร่างให้เข้ากับส่วนตัดขวางของโปรไฟล์ที่ยืดให้ตรงดังแสดงในภาพ ในการแก้ไขโปรไฟล์ที่แตกต่างกัน สามารถเปลี่ยนลูกกลิ้งที่มีรูปทรงต่างกันได้ เช่นเดียวกับหลักการของการปรับระดับแผ่นเมื่อโปรไฟล์ผ่านลูกกลิ้งด้านบนและด้านล่างจะโค้งงอซ้ำ ๆ เพื่อให้เส้นใยถูกยืดและแก้ไข แกนลูกกลิ้งของเครื่องลูกกลิ้งบวกอยู่ร่วมกัน

ขนานเหมาะสำหรับโปรไฟล์ทุกประเภท ลูกกลิ้งของเครื่องผสมแบบเฉียงเป็นแบบไฮเปอร์โบลิกและส่วนใหญ่จัดเรียงเป็นกลุ่ม (2~3 ต่อกลุ่ม) เพลาลูกกลิ้งเอียงเพื่อให้วัสดุโค้งมนทำให้เกิดการเคลื่อนที่แบบหมุนเพิ่มเติม ,เพิ่มประสิทธิภาพการแก้ไข,เหมาะสำหรับหลอด,ก้าน,ลวดแก้ไข.

ด้วยเครื่องยืดโปรไฟล์เพื่อแก้ไข

การเปลี่ยนรูปการดัดของเหล็กฉากและคานเชื่อมทุกชนิดสามารถแก้ไขได้ด้วยวิธีการดัดแบบย้อนกลับของเครื่องหนีบผมตรงส่วนเหล็ก ชิ้นส่วนที่เคลื่อนที่ได้ของเครื่องหนีบผมตรงจะจัดเรียงในแนวนอน และชิ้นส่วนที่เคลื่อนที่ได้โดยทั่วไปจะเป็นแบบสองหัว

เมื่อทำงานเหล็กจะถูกวางระหว่างส่วนรองรับและส่วนรองรับการผลักส่วนที่ยื่นออกมาถูกบล็อกโดยตัวรองรับการกดแรงดันถูกกดไปที่ส่วนรองรับและสามารถเคลื่อนที่ไปตามทิศทางความยาวตำแหน่งของตัวรองรับสามารถปรับได้ โดยวงล้อควบคุมให้เหมาะสมเพื่อปรับให้เข้ากับการดัดของเหล็กในองศาต่างๆ เมื่อตัวรองรับการผลักถูกขับเคลื่อนโดยมอเตอร์สำหรับการเคลื่อนที่แบบลูกสูบในแนวนอน มอเตอร์จะถูกนำไปใช้กับแรงขับของเหล็กที่แก้ไขแล้วเป็นระยะ เพื่อให้เกิดการดัดกลับและบรรลุวัตถุประสงค์ของการแก้ไข

ตำแหน่งเริ่มต้นของเหล็กค้ำยันสามารถปรับได้เพื่อควบคุมปริมาณการเสียรูป โต๊ะมีคอลัมน์ลูกกลิ้งเพื่อรองรับเหล็กหน้าตัด ช่วยลดแรงเสียดทานของเหล็กหน้าตัดที่เคลื่อนไปมา เครื่องยืดเหล็กส่วนสามารถใช้สำหรับการดัดเหล็กส่วนซึ่งเป็นเครื่องดัดและแก้ไข

ด้วยเครื่องกดเพื่อแก้ไข

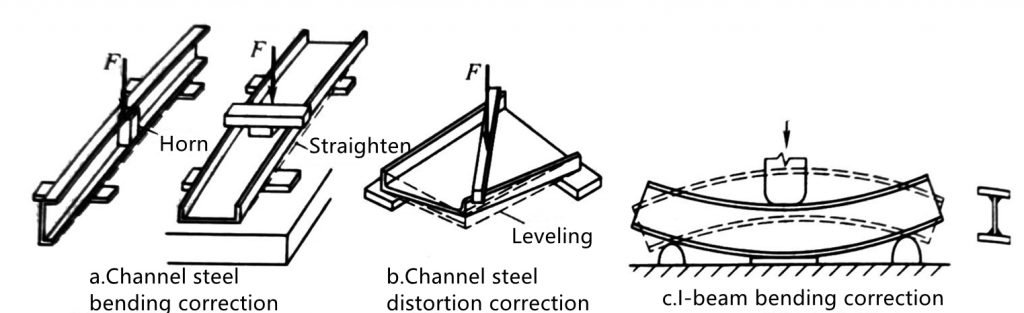

หลักการแก้ไข ลำดับ และวิธีการของโปรไฟล์และคานเชื่อมทุกชนิดที่แก้ไขโดยการกดควรเรียบด้วยความหนาเท่ากันของเพลต แต่ตำแหน่งการจัดวาง ตำแหน่งแรงดัน ความหนาของแผ่น และตำแหน่งของแผ่นควร กำหนดขนาดให้เหมาะสมตามขนาดของชิ้นงานและตำแหน่งการเสียรูป รวมทั้งว่าจำเป็นต้องใช้แผ่นอิเล็กโทรดและเหล็กสี่เหลี่ยมหรือไม่ เพื่อปรับปรุงคุณภาพและความเร็วในการแก้ไข รูปภาพต่อไปนี้แสดงแผนผังของการแก้ไขการกดของโปรไฟล์
