تصميم اسطوانة ضغط الصفائح لآلة القص الهيدروليكية
ال هيدروليكي آلة القص لها العديد من المزايا. مثل السرعة العالية وقوة القص العالية والكفاءة العالية والحماية من الحمل الزائد عند قطع الألواح الفولاذية. عند قطع الصفيحة الفولاذية ، يجب إصلاح اللوح الفولاذي. لذلك سيكون هناك صف أمام المقص. عادة ، عشرات الأجهزة تسمى أقدام الضغط ، والتي تستخدم لإصلاح الصفيحة الفولاذية (قطعة العمل). إنه يضمن حجم القطع ويمنع الصفيحة الفولاذية من الطيران.
مبدأ العمل من اسطوانة ضغط الصفائح

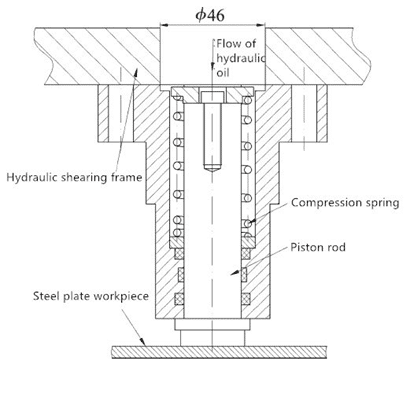

كما هو مبين في الشكل 1 ، في الحالة الطبيعية للقدم المكوى. يتحرك قضيب المكبس لأعلى ويتراجع تحت تأثير قوة زنبرك الضغط. عندما يتم إدخال الزيت الهيدروليكي في التجويف العلوي لقضيب المكبس. يتغلب قضيب المكبس على قوة الزنبرك تحت حركة الضغط الهيدروليكي. وبذلك يتم ضغط الصفيحة الفولاذية (قطعة العمل) ، لتحقيق القص الثابت لقطعة العمل. وتجدر الإشارة إلى أن عدد دواسة الخياطة في الاتجاه الجانبي (المقص) عدة. لذلك ، بمجرد تسرب الزيت للجزء ، سوف يتسبب في تلوث خطير لقطعة العمل. عادة ، تحتاج قطعة العمل للوحة الفولاذية إلى الطلاء ، مما سيؤثر سلبًا على التصاق الطلاء. لذلك يجب أن يكون هذا الجزء مختومًا وموثوقًا به.
الهيكل التصميم من اسطوانة الضغط على الصفائح

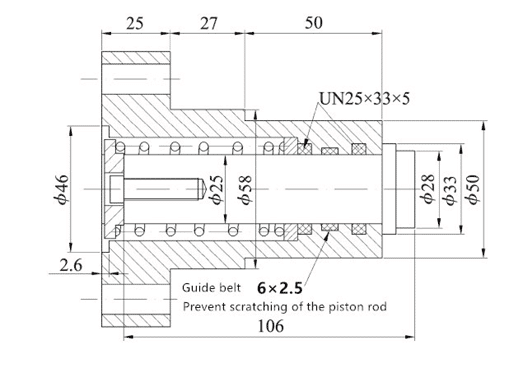

كما هو مبين في الشكل 2 ، إنه المقطع العرضي لأسطوانة الضغط المصممة للورق.
الشكل 2 الشكل 2 عرض مقطعي لأسطوانة ضغط الورقة
الختم بين أسطوانة ضغط الألواح والإطار
يكون الختم بين أسطوانة ضغط الألواح والإطار 46 × 3.0 خارج الحلقة O. وفجوة البثق هي 3.0-2.6 = 0.4 مم ، وهو ختم ثابت.
تصميم الختم الرئيسي لقضيب المكبس
يستخدم الختم الديناميكي لجزء قضيب المكبس 2 حلقة ختم UN25 × 33 × 5 ، والمواد من البولي يوريثين. ومعظم الهياكل عبارة عن سدادات مفردة ، لذلك هذا الجزء عرضة لتسرب الزيت. تم تصميم مانع تسرب إضافي هنا ، كما أن المادة مصنوعة أيضًا من مقاومة التآكل الجيدة. تحقق مادة البولي يوريثين ذات الصلابة الأكبر عمرًا طويلاً للختم.
تصميم حزام التوجيه
تم تصميم حزام توجيه 6 × 2.5. عندما يكون لقطعة العمل قوة جانبية ، يمكن لحزام التوجيه أن يتحمل القوة الشعاعية ، ويحمي قضيب المكبس وحلقة الختم. وتمنع خدش قضيب المكبس والتسبب في تسرب الزيت.
استنتاج
بعد دمج النظرية المستهدفة أعلاه مع الحسابات الفعلية ، بعد تحسين التصميم ، يتم استخدامها في آلة القص الهيدروليكية وقد حققت تأثير تحسين كبير. يمكن أن يصل عمر ختم أسطوانة ضغط الألواح إلى 3 سنوات أو أكثر ، مما يحقق هدف العمر الطويل ، ويحسن جودة سطح قطعة عمل الصفيحة الفولاذية ، ولا يتسبب في تلوث الزيت للعملية اللاحقة ، والتي تستحق التعميم و تطبيق من قبل الأقران.
