Tempo estimado de leitura: 10 minutos

Corte manual é fazer chapas metálicas, perfis, barras por meio de equipamento de cisalhamento especializado ou ferramentas para torná-lo uma linha reta ou curva ao longo do pré-determinado separado. Portanto, isso resulta em uma variedade de métodos de usinagem de tarugo em linhas retas e formas curvas (e às vezes pode entrar em forma). É adequado para aço endurecido, materiais duros e quebradiços (como ferro fundido, cerâmica, vidro, liga dura, etc.) de vários materiais.

Operação de corte manual

Corte manual, incluindo estampagem, material sobressalente, etc., quase todas as formas de peças de chapa podem ser concluídas por cisalhamento manual. O corte manual é flexível, conveniente, quase sem quaisquer restrições.

Ferramentas de corte manual

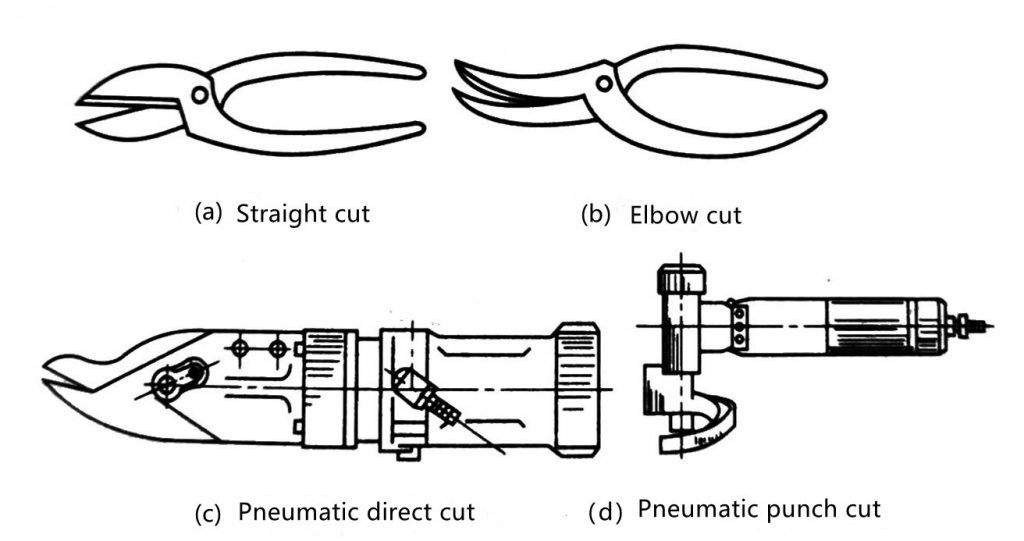

Inclui corte reto, corte de cotovelo, corte direto pneumático e corte de punção pneumático (veja a imagem).

O corte reto é um corte manual com uma aresta de corte reta. Ele é usado para cortar material em folha com um contorno em linha reta. Pode cortar placas de alumínio com 1,5 mm de espessura e placas de aço com 1 mm de espessura. A aresta de corte do corte de cotovelo, que é para as peças de material em folha com o perfil da curva. Ele pode cisalhar uma placa de alumínio com 2 mm de espessura e uma placa de aço com 0,8 mm de espessura. Um corte pneumático portátil é uma ferramenta de cisalhamento manual semimecanizada, a espessura de corte da divisão de até 2,5 mm.

Método de operação de corte manual

1. Método de operação do corte manual: Em geral, o material da folha de corte manual, usado para a mão direita segurando a tesoura, a mão esquerda segurando o material. A figura a seguir mostra a maneira correta de segurar a tesoura. A alça de corte não deve expor a palma da mão por muito tempo. Caso contrário, é inconveniente aplicar força ao cabo de corte. Mas a ponta não pode ser segurada na palma da mão, caso contrário, não é conveniente segurar a tesoura na mão direita. Quando a mão esquerda segura o material, ele é alimentado na direção do corte. E a aresta de corte superior está alinhada com a linha de corte, em linha reta ou na linha tangente da curva.

Ao cortar, a lâmina de corte deve ser usada para pressionar firmemente o material, e a boca de corte deve estar em um ângulo com o material (para economizar esforço), conforme mostrado na imagem.

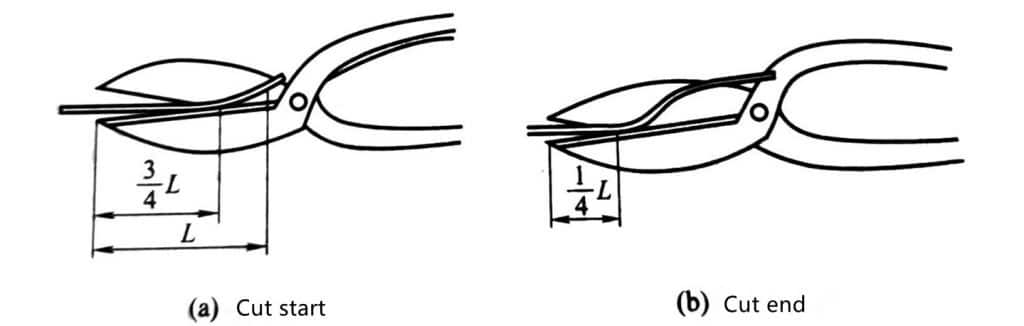

No início do corte, apenas 3/4 do comprimento total da aresta de corte deve ser aberto nas duas arestas de corte. No final do primeiro corte, a aresta de corte não deve estar completamente fechada, mas 1/4 do comprimento da aresta de corte deve ser deixado. Ou seja, cada vez que a tesoura abre e fecha, a lâmina de corte está apenas 1/4 a 3/4 de seu contato da lâmina de corte com o material da folha, então, a cada corte, o comprimento de corte do material da folha deve ser de cerca de 1 / 2 do comprimento da aresta de corte. A imagem mostra cada posição de abertura e finalização da aresta de corte.

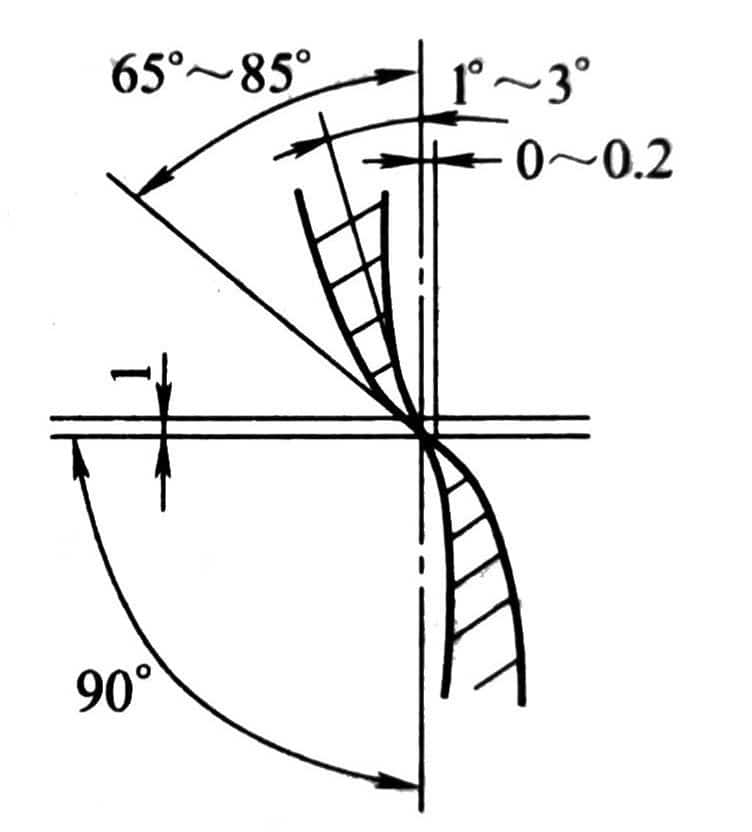

Quando a aresta de corte é fechada, a linha de pressão é cortada continuamente, a boca de corte deve manter a folga de 0 ~ 0,2mm, e o material fino deve ter um valor pequeno, pegue o valor máximo de material grosso, conforme mostrado na imagem.

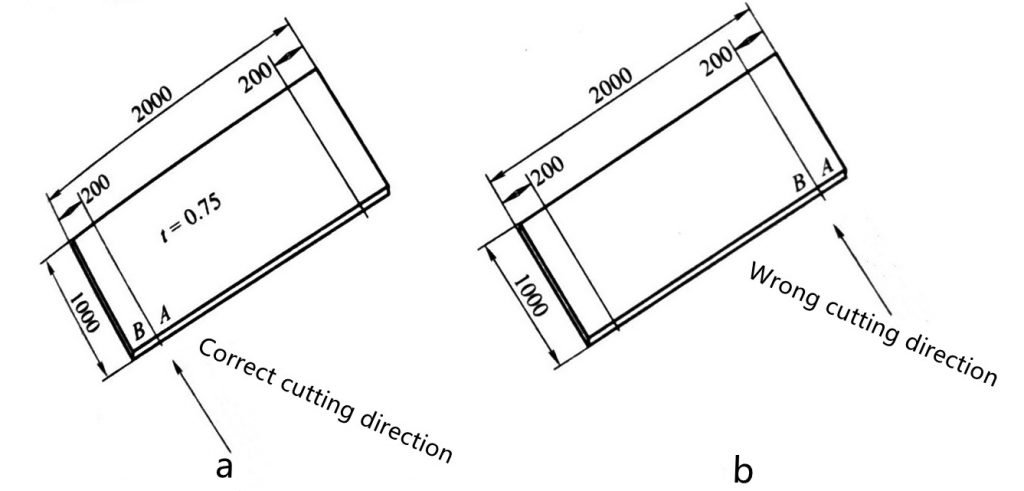

2. Método de operação da linha de corte: É mostrado nas figuras (a) e (b) respectivamente. As instruções de operação correta e falsa ao cortar linhas retas são fornecidas. E é chamado de direção certa porque no processo de corte Porque a direita segura o corpo da tesoura com seu pé direito em A e sua mão esquerda em B. À medida que o corte se aprofunda, a mão esquerda deve ser levantada, para dar um ajudando a rasgar a lacuna da aresta de corte e para dar à sala de corte inferior um lugar de corpo de capacidade, porque a placa B é pequena, pode facilmente levantar, então é a direção certa. Porém, na figura (b), devido à grande área e peso em B, o material não pode ser levantado durante o cisalhamento, por isso é difícil cortar profundamente, por isso está na direção errada.

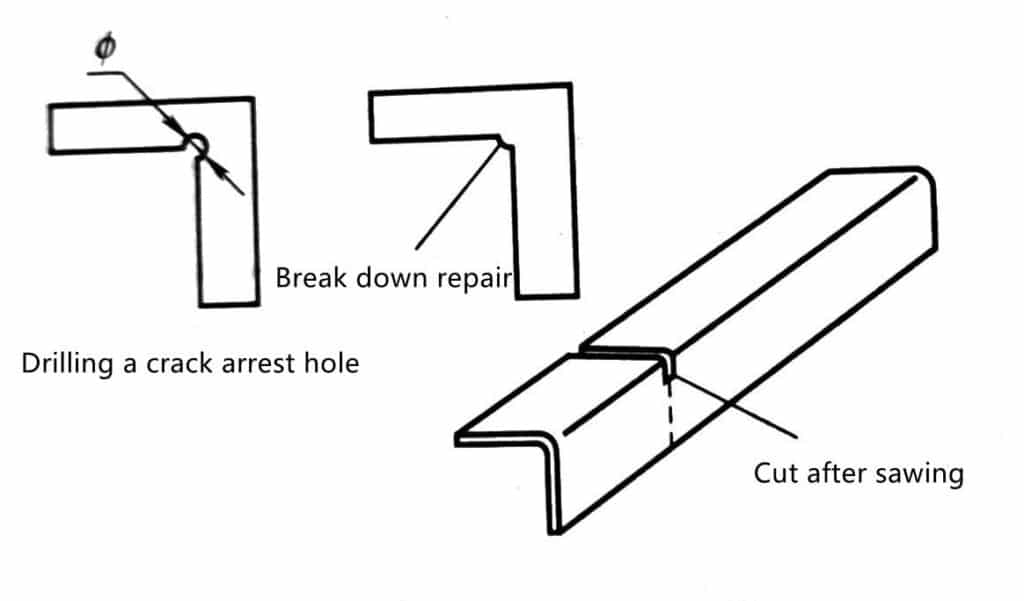

3. Método de operação de corte de cantos côncavos e materiais de ângulo: Se a linha de corte no material da folha for côncava ao formato da peça, ou seja, o chamado ângulo côncavo, deve ser perfurado na intersecção da linha de corte côncava pare o orifício ou deixe uma certa distância não aberta. O objetivo da perfuração do furo de parada é deixar a linha de cisalhamento em ambos os lados da aresta de corte na extremidade de corte da posição da aresta de corte cair no furo superior, deixando uma certa distância para não cortar em ambos os lados do corte aresta da posição final da aresta de corte na peça de trabalho, o objetivo é não deixar a marca da aresta de corte na intersecção da peça de trabalho, para não produzir fonte de concentração de tensões. Geralmente, é usado para deixar uma certa distância na interseção da linha de cisalhamento, mas após o corte, é usado para quebrar a junta com a mão e, em seguida, usar uma lima para reparar os requisitos de corte. Para o truncamento de partes diagonais, a raiz do ângulo pode ser cortada primeiro e depois cortada ao longo da linha com uma tesoura, como mostrado na imagem.

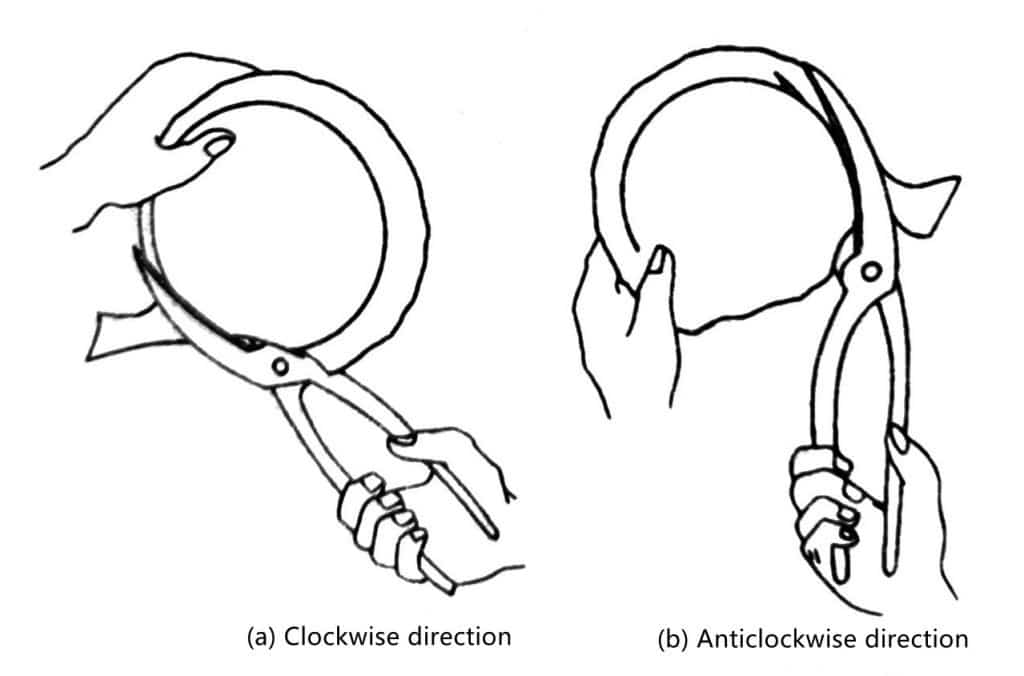

4. Método de operação da curva de corte: Quando a linha de corte é uma curva, a direção da aresta de corte ao longo da curva é para que a aresta de corte não cubra a linha de corte, de modo que o operador possa manter a aresta de corte no controle consistente com a direção tangente da curva ao cortar, como mostrado na imagem.

O método de corte do orifício interno é: primeiro abra um orifício de processo no material em folha e, em seguida, use a tesoura curva para expandir gradualmente para a linha de corte, corte o grande orifício interno, o melhor método é o corte por cisalhamento por vibração.

Defeitos Comuns de Corte e Soluções

Na operação de corte de chapa metálica, as falhas ou defeitos de operação, como corte contínuo, tamanho fora da tolerância, linha de corte descontínua, rachadura de corte e rebarbas aparecem com frequência. O seguinte é analisá-lo e fornecer as soluções correspondentes.

1. A folha é cortada constantemente: As principais razões para a produção contínua de corte de folha são as seguintes:

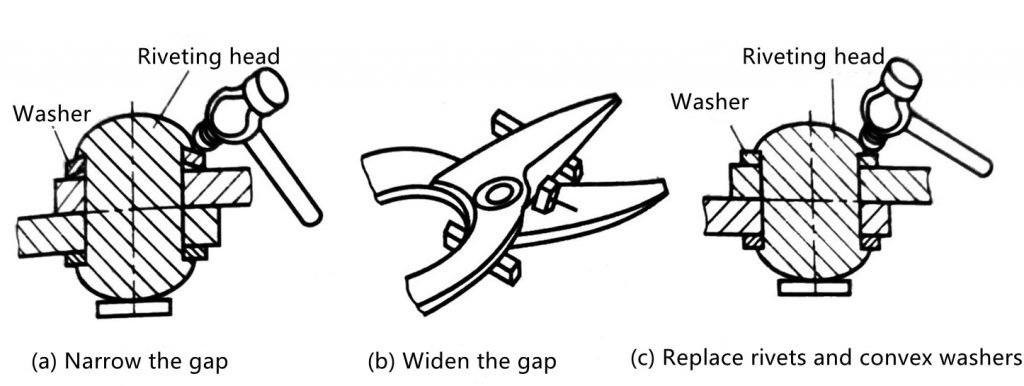

• Para as lâminas superior e inferior, a folga é muito grande. Isso ocorre por causa da folga da lâmina diferente para diferentes espessuras da folha, uma folga muito pequena levará ao desgaste da lâmina superior e inferior, aumentar a operação de força de corte; Folga excessiva levará ao giro e corte da folha. Neste ponto, a folga entre as bordas superior e inferior deve ser ajustada de forma adequada. A imagem mostra o método de ajuste de gap. A imagem (a) é o método para estreitar a lacuna batendo na borda da cabeça do rebite e aplicando pressão na arruela convexa da tesoura para fazer parte do metal se mover para baixo de modo que a lacuna entre as duas bordas cortantes seja estreitada. Não exerça muita força durante a operação, e apenas dois ou três martelos ao redor podem obter o efeito. A figura (b) mostra o método para aumentar a lacuna. Uma aresta de corte e uma alça de corte são acolchoadas com um suporte fixo (quanto mais próximo do eixo giratório, melhor o efeito) e, em seguida, outro mecanismo de corte é atingido com um martelo (quanto mais próximo o ponto de impacto estiver do eixo de rotação , melhor.) Se as arruelas convexas se transformarem em arruelas planas (veja a figura c), então, não importa como bater em qualquer parte da cabeça do rebite, a folga não pode ser ajustada. Nesse momento, a solução é destruir o rebite, substituir o rebite e as arruelas convexas.

• A lâmina é muito cega, a solução é afiá-la.

• O material da folha é muito espesso e está além da faixa de corte manual.

2. O tamanho do corte está fora da tolerância: A principal razão para o tamanho do corte acima da tolerância é que a lâmina superior da tesoura não está alinhada com a linha de corte do material em folha. Quando a linha de corte é uma linha reta, a lâmina superior deve ser pressionada para cortar a linha reta. Quando a linha de corte é uma curva, a direção do corte da tesoura não deve cobrir a linha deve prevalecer, e a lâmina pressiona o material da folha para manter a mesma direção tangente da linha de corte.

3. Linha de corte descontínuo: As razões para a linha de corte descontínuo são os seguintes:

• Devido ao afrouxamento entre a tesoura e o material em folha quando o corte adjacente é feito antes e depois do corte, esse fenômeno pode ser evitado desde que a linha de pressão na lâmina seja continuamente cortada.

• O gume torna-se torto com o uso prolongado, formando convexos ou convexos, a solução é ajustar o gume reto ou substituir a tesoura.

4. Corte de fissuras: As principais razões para o corte de defeitos de fissuras são:

• No canto côncavo da peça de trabalho não é perfurado para parar o furo ou porque a aresta de corte ultrapassou a linha e deixou a aresta de corte não cortada resultando em fonte de concentração de tensões, devido a uma variedade de motivos e se expandir em uma variedade de fissuras. A única maneira é perfurar para tapar o furo ou deixar uma margem conforme necessário.

• As arestas de corte superior e inferior são muito pequenas, então as arestas de corte estão todas fechadas para morder as peças durante o corte. A maneira de evitar isso é ajustar a folga da lâmina, não fechá-la completamente ao cortar e deixar 1/4 do comprimento da lâmina para novos cortes.

5. Muitas rebarbas: As principais razões para a rebarba são as seguintes:

• A folga de corte da lâmina superior e inferior não é adequada. A lacuna é muito grande ou muito pequena, o que produzirá rebarbas maiores.

• A aresta de corte é muito romba. Se a aresta de corte for muito romba, ela produzirá muitas rebarbas.

Precauções para operação de corte

1. No processo de corte manual de material em folha, a superfície de corte onde as duas arestas de corte estão localizadas deve ser mantida perpendicular à superfície da placa a ser cortada, de modo a fazer a aresta de corte na posição relativa de cisalhamento mais eficaz ; A superfície de corte é proibida de inclinar em relação à superfície da placa, caso contrário, acarretará rebarbas excessivas na boca de corte da peça, não sendo perpendicular ao plano da placa, ou mesmo o corte ou fixação da peça entre o plano de rotação do duas tesouras.

2. A força de corte exercida pela aresta de corte na peça de trabalho. Deve ser contínuo e suave. Portanto, ao cortar chapas mais grossas, é proibido martelar a parte de trás da tesoura para aumentar a força de corte. Isso não é apenas fácil de danificar a aresta de corte, mas também devido ao corte de impacto, a curva a ser cortada torna-se uma linha quebrada, o que afeta a qualidade de corte. Neste momento, tente aumentar o comprimento do cabo da tesoura para aumentar a força de corte na peça de trabalho, como adicionar uma manga de tubo de aço.
