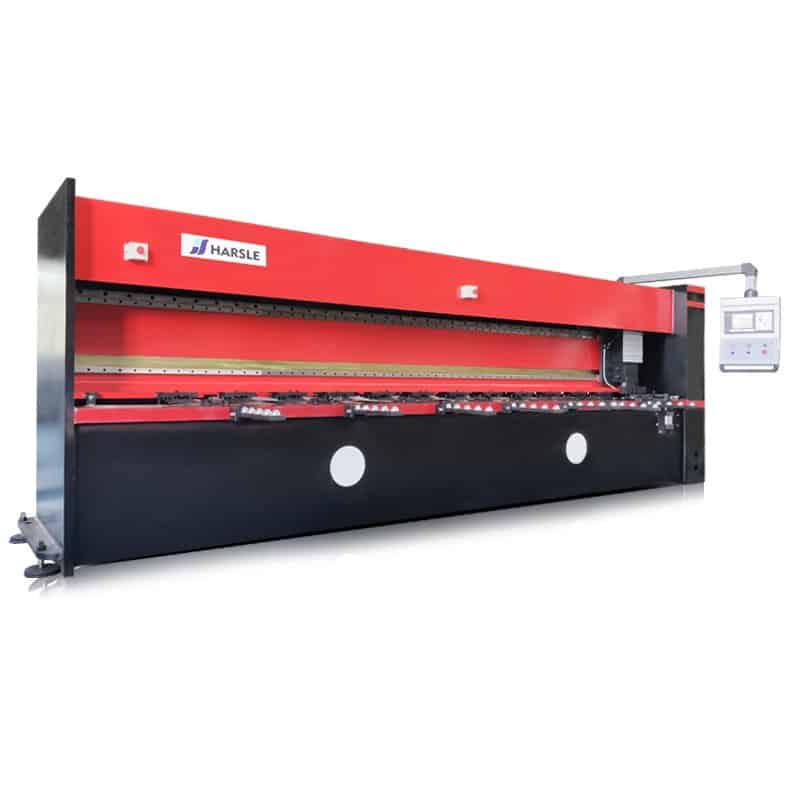

CNC Vertical Slotting Machine Mild Steel

CNC 수직 슬롯 머신

1. CNC 수직 슬로 팅 머신은 기계 기반, 크로스 빔, 블레이드 샤프트, CNC 시스템, 유압 플레이트 프레스 시스템, 압축 공기 및 냉각수 시스템으로 구성됩니다. 전체 구조는 프레임 수직 디자인입니다.

2. CNC 수직 슬로팅 머신 베이스와 가로대는 모두 밀링 절차 후 용접을 통해 상자형 구조를 사용하여 조인트를 단단히 보장합니다. 용접 후 내부 응력을 줄이기 위한 어닐링 스토브가 있으며 강성이 좋고 정밀도가 높습니다.

3. 상하(Z축) 이동 및 클램프 전후(Y축) 이동은 모두 서보 모터 드라이브가 있는 CNC 시스템에 의해 제어되고 볼 나사에 의해 전송됩니다. 위치 정밀도 및 제어 정밀도가 높습니다.

4. 크로스빔(Y축)의 좌우 이동은 모두 MITSUBISHI 제어 시스템, 폐쇄 루프 서보 모터 드라이브를 채택합니다. 헬리컬 기어 및 랙에 의한 변속기는 고속 및 과부하에 대한 특성이 우수합니다.

5. 유압식 플레이트 프레스 시스템을 사용하여 다양한 플레이트 두께에 따라 플레이트를 자동으로 눌러 플레이트의 오염을 방지할 수 있는 필수 공정입니다.

6. 압축 공기가 파일링을 날려 플레이트 표면의 손상을 방지하고 냉각수 시스템이 블레이드를 냉각시키고 블레이드의 사용 수명을 연장합니다.

7. On the same side of the plate-press system, there are several sets of blowing systems to enhance the collection of filings. CNC Vertical Slotting Machine

CNC 수직 슬롯 머신 주요 기능

The vertical grooving machine adopts an advanced CNC system with a novel design. It has the characteristics of high processing accuracy, simple operation, no noise, and no vibration. This machine tool is used to process V-grooves, U-grooves, and other irregular grooves on sheet metal parts, and is especially suitable for V-groove processing before sheet metal parts are bent, Including stainless steel plates, aluminum plates, aluminum-plastic plates, copper plates, iron plates, bakelite boards, acrylic plates, and other special plates. CNC Vertical Slotting Machine
